Ввод/Вывод: поллинг и MMIO

TODO Переснять скриншоты (там сейчас написано «MIPS»), скопировать в текст более новый пример из аттача

Очевидно, что управление всем, что подключено в компьютеру (включая пользователя ☺), должен взять на себя компьютер. Это означает, что

• Протокол взаимодействия с периферией должен быть формализуем
• В архитектуре ЭВМ должно быть предусмотрено
  • аппаратное взаимодействие (способ подключения)
  • программное взаимодействие (способ управления)
  • обмен данными (в каком-то смысле — частный случай «управления», но нет)

Внешние устройства

Внешнее устройство (также периферийное) — любая аппаратура, которая обменивается данными с ЭВМ.

Задачи:

• Ввод (микрофон, кнопка выключения питания и т. п.)

• Вывод (колонки, монитор…)

• Ввод-вывод (консоль)

• Частный случай: хранение = ввод/вывод + полное (или избыточное) кодирование + аллегирование (т. е. способ сослаться, например, номера секторов на диске)

• Передача = ввод/вывод + несколько ЭВМ + синхронизация (сетевая карта, …)

⇒ ВУ может быть не сложнее трёх проводов с кнопкой, а может быть целым специализированным компьютером со своим процессором, памятью, регистрами и т. п.

Способы взаимодействия с ВУ на разных архитектурах

• Унифицированный: ∃ стандарт на команды и логику работы ВУ

  • ВУ слишком разные, общий стандарт запредельно сложен
  • Логику сложных ВУ надо уметь программировать непосредственно при работе (а что вообще в них за процессоры стоят?)
  • Такие примеры были: т. н. «канальные программы» систем IBM прошлого столетия

• Порты В/В: стандартизируется только способ обращения к ВУ

  • Все каналы связи с ВУ (т. н. порты) как-то нумеруются

  • Вывод — инструкция out источник номер_порта; ввод — инструкция in приёмник номер_порта

  • Что означают передаваемые и принимаемые данные — зависит от самого устройства и способа его физического подключения (например, один бит = один провод)

• 'Memory-mapped I/O (MMIO): отображение В/В на оперативную память

  • Вместо портов используются обычные адреса и команды работы с памятью
  • Обращение к адресу из определённого диапазона приводит к обмену данными с ВУ, а не с оперативной памятью

  • Соответствие конкретных адресов конкретным интерфейсам ВУ определяется как-то

  • Вариант: отображается целая область памяти ВУ (например, страница видеопамяти)

MMIO-регистры бывают:

• управляющими (запись = команда ВУ или изменение его состояния)
• регистрами данных (запись/чтение данных, соответствующих команде)
• статусными (только чтение информации о состоянии ВУ)
  • часто встречается т. н. «флаг готовности» — бит, который равен единице ,если устройство готово что-то делать (пришли новые данные в устройство ввода, все данные устройства вывода переданы и т. п.)

Обычно процессор использует для доступа к MMIO контроллер памяти

• На совсем примитивных устройствах может MMIO быть просто «проводами к другим банкам памяти»

• Отсюда торчат уши legacy, конечно

Аппаратные задачи MMIO

• Арбитраж (какие операции В/В делать первыми)
  • Например, несколько устройств актуально одновременно обновляют свои регистры статуса
• Сопоставление MMIO-адреса устройству
• Превращение MMIO-адреса во внутреннюю операцию обмена данными с ВУ
• Анализ состояния ВУ и отображение на MMIO-ячейке
• Передача данных от/к ВУ

Барьеры памяти

(соблюдение порядка и актуальности доступа)

• По кешированию
• По аппаратному переупорядочиванию

  • В т. ч. в случае собственной логики ВУ (сначала записать в один регистр, затем прочесть из другого)

• …

RISC-V: инструкции типа fence

Отличие механизма MMIO от CSR

• Казуальные устройства / стандартизация (даже custom-секция)
• Механизм адресации (⇒ контроллер памяти) / абстрактный механизм нумерации (⇒ сначала строго процессор, затем что угодно)
• Внешние устройства / внутренние компоненты

⇒ В спецификацию процессора RISC-V MMIO почти не входит:

• Внешние таймеры mtime и mtimecmp на уровне Machine (самом верхнем), причём декларируются только названия, а адрес зависит от реализации

• Межпроцессорный интерфейс к прерываниям — здесь вообще только сказано, что он должен быть (потому что прерывание одно, и память одна, а вот блоков CSR столько же, сколько и процессоров)

• … ?

MMIO и абсолютная адресация

TODO

Взаимодейстие на основе опроса

Поллинг (polling, опрос) — способ работы с внешними устройствами, при котором программа регулярно проверяет готовность устройства к В/В, и если готовность есть, осуществляет соответствующую операцию.

Организация поллинга из программы:

1. Подготовка устройства к работе
2. Цикл
   1. Проверка готовности устройства
   2. Если устройство готово
      • Операция В/В
      • Выход из цикла
   3. Если устройство не готово
      • Бессмысленное ожидание
3. Перевод устройства в исходное состояние

Замечание: пункт «бессмысленное ожидание» (бессмысленная трата процессорного времени!) можно было бы заменить на «выполнение полезных действий», но:

• Всё происходит в процедуре обмена с ВУ, которая может и не знать о ом, какие действия полезны (это вообще может быть подпрограмма, вызываемая из многих мест)

• «Полезные действия» в этом случае должны длиться строго определённое время (время ожидания готовности). Отмерить бессмысленные действия намного проще.

Цифровой блок RARS

Цифровой блок «Digital Lab Sim» — это воображаемое внешнее устройство для RARS, позволяющее потренироваться в организации ввода и вывода. В учебно-тренировочных целях протокол управления цифровым блоком сделан максимально неудоб-приближенным к обычной практике разработки таких устройств.

Выглядит в работе оно так:

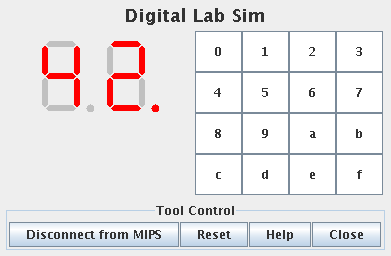

Чтобы RARS «увидел» устройство, нужно «подключить» его нажатием кнопки «Connect to program».

Если записать байт в регистр 0xFFFF0010, на правом индикаторе загорятся красным некоторые сегменты, а некоторые станут серыми. Сегментов всего семь, восьмая — точка, так что каждый бит байта отвечает за свою лампочку. Запись 0 погасит все сегменты, запись 0xff — зажжёт. Аналогично для регистра 0xFFFF0011 и левого индикатора. Считать содержимое индикатора нельзя.

Например, при выполнении следующего кода:

   1     lui t6 0xffff0             # база MMIO сдвиг << 12
   2     li  t1 0xdb
   3     sb  t1 0x10(t6)
   4     li  t2 0x66
   5     sb  t2 0x11(t6)

Получим вот такой результат ☺ :

Если с выводом в цифровые окошки всё более-менее понятно (а всё-таки, какие биты каким сегментам соответствуют?), то ввод с клавиатуры на первый взгляд кажется совершенно эзотерическим:

• Возвращается не номер клавиши, а битовая маски, в которой четыре бита соответствуют колонке и четыре столбцу. Если клавиша активна, два бита будут выставлены в 1
• Чтобы получить ответ, надо запустить операцию сканирования, а затем считать результат

• Операцию сканирования надо проводить с каждой строкой клавиатуры по отдельности!

Дело в том, что это устройство спроектировано «как в жизни». Предполагается, что в клавиатуре есть всего 8 проводов (как в матрице памяти) – 4×4 – и всё, что можно сделать — это подать напряжение на один из горизонтальных проводов и отобразить, на какой вертикальный провод он замкнут, если соответствующая клавиша нажата.

Сравнительно несложно обеспечить соответствие провода, на котором обнаружилось напряжение, отдельному биту в регистре, а также произвести простейшие операции над этими битами.

Однако более сложные логические цепочки — шифратор ( для превращения провода N в двоичное число), дешифратор (обратно), сумматор и т. п. — в подобных «железках» обычно отсутствуют.

Вот и выходит, что задача превратить «сырые» данные устройства в осмысленные ложится на программу.

Итак, для того, чтобы просканировать, нажата ли какая-нибудь клавиша в ряду «0-1-2-3», надо:

1. «Подать напряжение на нулевую строку», то есть записать в 0xffff0012 число, у которого только нулевой бит равен 1 (это число 1)

2. Считать из регистра 0xffff0014 значение. Если клавиша в нулевом ряду не нажата, вернётся 0, если нажата, вернётся число, в котором

   • установлен в 1 ровно один из первых четырёх битов, соответствующий нулевой строке (так же, как в операции сканирования)

   • установлен в 1 ровно один из битов 4…7, в соответствие со столбцом, в котором находится нажатая клавиша (0x10,0x20,0x40 и 0x80 для клавиш «0», «1», «2» и «3» соответственно)

   • например, для клавиши «2» ответ будет 0x41

3. Кусок кода при этом может выглядеть так:

      1         li      t0 1                   # первая строка
      2         sb      t0 0xffff0012 t1       # «подаём напряжение»
      3         lb      t0 0xffff0014          # забираем результат


4. Для «подачи напряжения» на другие строки («4-5-6-7», «8-9-a-b» или «c-d-e-f») в 0xffff0012 надо записывать 2, 4 или 8. Из 0xffff0014 будет считываться число, у которого первые четыре бита установлены аналогично (если нажата клавиша в соответствующем ряду, иначе считывается 0)

5. Если записать в 0xffff0012 число, отличное от 1,2,4 или 8, вернётся всегда 0 (более умное устройство подало бы напряжение на провод «ошибочная операция», который можно было бы прочитать в регистре статуса)

Пример: просканировать цифровую клавиатуру и полученное значение записать в правое окошко. В левое окошко записывается количество нажатий. Оба значения не приводят к каким-то осмысленным изображениям в цифровых окошках, но по правому видно, что результат сканирования имеет активными всегда 2 бита.

   1 .text
   2         lui     t6 0xffff0            # база MMIO
   3         mv      t5 zero               # счётчик
   4         mv      t4 zero               # предыдущее значение
   5 loop:
   6         mv      t1 zero               # общий результат сканирования
   7         li      t0 1                  # первый ряд
   8         sb      t0 0x12(t6)           # сканируем
   9         lb      t0 0x14(t6)           # забираем результат
  10         or      t1 t1 t0              # добавляем биты в общий результат
  11         li      t0 2                  # второй ряд
  12         sb      t0 0x12(t6)
  13         lb      t0 0x14(t6)
  14         or      t1 t1 t0
  15         li      t0 4                  # третий ряд
  16         sb      t0 0x12(t6)
  17         lb      t0 0x14(t6)
  18         or      t1 t1 t0
  19         li      t0 8                  # четвёртый ряд
  20         sb      t0 0x12(t6)
  21         lb      t0 0x14(t6)
  22         or      t1 t1 t0
  23         beq     t1 t4 same
  24         sb      t1 0x10(t6)           # запишем результат в биты окошка
  25         mv      a0 t1                 # выведем результат как двоичное
  26         li      a7 35
  27         ecall
  28         li      a0 10
  29         li      a7 11
  30         ecall
  31         addi    t5 t5 1               # счётчик
  32         sb      t5 0x11(t6)           # запишем его в другое окошко
  33         mv      t4 t1
  34         li      t2 20
  35 same:   ble     t5 t2 loop
  36
  37         li      a7 10
  38         ecall

• Этот код может завесить RARS — рекомендуется передвинуть слайдер «Run speed» в положение «30 inst/sec».

• Обратите внимание на распространение знака в инструкции lb

Последовательность внутри цикла — команды запуска считывания соответствующего ряда и аккумуляции считанных значений. Программа выполняет поллинг, но без заполнения промежутков между опросами устройства «бессмысленным ожиданием»: после каждого опроса немедленно начинается следующий. На практике такие программы начинают потреблять чень много процессорного времени, не делая почти ничего (пользователь — самое медленное на свете устройство ввода ☺). Чтобы ожидание меньше нагружало процессор, можно использовать внешний вызов sleep (32), который передаёт управление операционной системе на указанный в миллисекундах период. Может, хоть окружение в это время будет делать что-то полезное?

Графический дисплей

Графический дисплей RARS (Bitmap Display) представляет собой воображаемое внешнее устройство RARS, состоящее из единственной области памяти, целиком отображённой с помощью MMIO в адресное пространство RARS (по умолчанию — на начало статических данных 0x10010000, но есть и другие варианты).

Запись машинного слова 0x00RRGGBB по адресу Base Address + Offset приведёт к появлению на экране точки цвета #RRGGB в цветовом пространстве RGB. Подробнее про цветовой пространство RGB можно прочитать в Википедии, там же есть ссылка на таблицу цветов HTML.

Ширина и высота экрана задаются в точках на экране компьютера. Один пиксель Bitmap-устройства (unit) представляет собой прямоугольник из точек экрана. Если он равен одной точке (Unit Width × Unit Length — это 1×1), количество пикселей в видеопамяти устройства совпадает с количеством пикселей в соответствующей области экрана. Если размеры пикселя увеличивать (не забываем нажать кнопку «Reset»), он превратится в видимый прямоугольник, а общий объём видеопамяти пропорционально сократится.

Объём потребляемой памяти определяется так (*4 — потому что один пиксель задаётся машинным словом длиной в 4 байта):

• ALL = DisplayWidth * DisplayHeight * 4 / (UnitWidth * UnitHeight)

Координаты точки со смещением Offest вычисляются так

• X = (Offset / 4) % (DisplayWidth / UnitWidth)

• Y = (Offset / 4) / (DisplayWidth / UnitWidth)

Обратно, смещение точки с координатами X,Y вычисляется так:

• Offset = Y*DisplayWidth*4/UnitWidth+X*4

Пример: классическая программа, рисующая «звёздное небо» (точки случайного цвета по случайным координатам). В этой программе координаты не разделяются на X и Y, потому что они всё равно случайные, вместо этого берётся случайное число в диапазоне 0…512*256

   1 .eqv    ALLSIZE 0x20000                 # размер экрана в ячейках
   2 .eqv    BASE    0x10040000              # MMIO экрана
   3 .data   BASE
   4 screen:
   5 .text
   6 again:  li      a7 9
   7         li      a0 100
   8         ecall
   9         mv      a0 zero
  10         li      a1 ALLSIZE              # Максимальное 512*Y+X + 1
  11         li      a7 42
  12         ecall                           # Случайное 512*Y+X
  13         slli    t2 a0 2                 # Домножаем на 4
  14         mv      a0 zero
  15         li      a1 0x1000000            # Максимальный RGB-цвет + 1
  16         li      a7 42
  17         ecall
  18         la      t0 screen
  19         add     t2 t2 t0                # Случайный цвет
  20         sw      a0 (t2)
  21         b       again

• В данном примере мы постарались уйти от непривычной для RISC-V практики хранить абсолютные адреса в коде программы

• Обратите внимание на то, что Bitmap Display может размещать видеопамять в различных местах адресного пространства, но отчего-то исключительно в неудобных:

  • По умолчанию — в области данных (0x10010000). Кучей при этом пользоваться нельзя, если размер экрана превышает 0x30000 (по умолчанию он 512*256*4 = 0x80000)

    • Переменные при этом надо хранить где-то ещё. Например, зарезервировать с помощью .space всю видеопамять, и располагать их после неё.

  • На куче (0x10040000) — система не знает о том, что эта память занята, и кучей пользоваться нельзя

    • Можно схитрить, и перед началом работа выделить на куче соответствующий объём данных!

  • В области глобальных данных (0x10000000) или gp (0x10008000) — там места ещё меньше, экран налезает на область данных

  • В начале поля регистров MMIO (0xffff0000) — там там тоже памяти не хватает

Пример: случайные отрезки

Зададим константами размеры дисплея и базовый адрес

   1 .eqv    BASE 0x10010000
   2 .eqv    WIDTH 512
   3 .eqv    HEIGHT 256

Поскольку стандартное для RARS место размещения локальных данных занято MMIO, совместим их с областью глобальных данных (она практически не используется в однозадачном режиме). Зададим в этой области три переменных: текущие координаты на экране («курсор») и текущий цвет графических операций. Эти координаты и цвет будут использоваться всякий раз вместо того чтобы задавать их явно, например, а качестве стартовой точки при рисовании фигур, а устанавливать мы их будем в финальную точку фигуры.

   1 .data   0x10008000
   2 X:      .half 0
   3 Y:      .half 0
   4 Color:  .word 0

Напишем подпрограмму рисования точки по заданным координатам. Точка будет рисоваться текущим цветом, а заданные координаты — сохраняться.

   1 .text
   2 dot:    # a0=x a1=y
   3         sh      a0 X t2
   4         sh      a1 Y t2
   5         li      t2  WIDTH
   6         mul     a1 a1 t2
   7         add     a0 a0 a1
   8         slli    a0 a0 2
   9         lw      a1 Color
  10         li      t2 BASE
  11         add     a0 a0 t2
  12         sw      a1 (a0)
  13         ret

Для написания более сложных функций подготовим несколько макросов: push и pop; пролог subroutine и эпилог return для написания универсальных подпрограмм согласно конвенции, а также «обёртку» hrandom вокруг системного вызова RARS для генерации случайного числа заданного диапазона размером в полуслово:

   1 .macro  push    %r
   2         addi    sp sp -4
   3         sw      %r (sp)
   4 .end_macro
   5
   6 .macro  pop     %r
   7         lw      %r (sp)
   8         addi    sp sp 4
   9 .end_macro
  10
  11 .macro  subroutine
  12         push    ra
  13         push    s11
  14         push    s1
  15         push    s2
  16         push    s3
  17         push    s4
  18         push    s5
  19         push    s6
  20         push    s7
  21         push    fp
  22         mv      fp sp
  23 .end_macro
  24
  25 .macro  return
  26         mv      sp fp
  27         pop     fp
  28         pop     s7
  29         pop     s6
  30         pop     s5
  31         pop     s4
  32         pop     s3
  33         pop     s2
  34         pop     s1
  35         pop     s11
  36         pop     ra
  37         ret
  38 .end_macro
  39
  40 .macro  hrandom %range %var
  41         li      a0 0
  42         li      a1 %range
  43         li      a7 42
  44         ecall
  45         sh      a0 %var a1
  46 .end_macro
  47
  48 .macro  abs %dreg %sreg
  49         li  t6 0x1f
  50         sra t6 %sreg t6
  51         xor %dreg t6 %sreg
  52         sub %dreg %dreg t6
  53 .end_macro

Первый параметр системного вызова RARS № 42 — т. н. «номер случайной последовательности», достаточно, чтобы он был равен 0. Напишем подпрограмму рисования отрезка из текущей точки в заданную:

   1         # нарисовать линию от предыдущей точки
   2         # a0=x1 a1=y1
   3 lineto: subroutine
   4         lh      s11 X         # X0
   5         lh      s1 Y          # Y0
   6         mv      s2 a0         # X1
   7         mv      s3 a1         # Y1
   8         sub     s4 s2 s11     # W
   9         abs     t0 s4
  10         sub     s5 s3 s1      # H
  11         abs     t1 s5
  12         mv      s6 t0         # количество точек N
  13         bge     t0 t1 xmax
  14         mv      s6 t1         # это N больше
  15 xmax:   mv      s7 zero       # шаг i
  16 loop:   bgt     s7 s6 done    # Нарисовали X1:Y1?
  17         # X=X0+W*i/N
  18         mul     t0 s4 s7
  19         div     t0 t0 s6
  20         add     a0 t0 s11     # новый X
  21         # Y=Y0+H*i/N
  22         mul     t2 s5 s7
  23         div     t2 t2 s6
  24         add     a1 t2 s1      # новый Y
  25         jal     dot           # поставим точку
  26         addi    s7 s7 1
  27         b       loop
  28 done:
  29         sh      s2 X t2
  30         sh      s3 Y t2
  31         return

Подпрограмма запоминает заданную конечную точку отрезка в качестве текущей. Получается нечто вроде «черепашьей графики».

Наконец, напишем программу, заполняющую дисплей отрезками случайного цвета (для того, чтобы случайный цвет в пространстве RGB оказался достаточно ярким, пришлось написать специальную подпрограмму):

   1         # Достаточно яркий случайный цвет
   2 randomcolor:
   3         li      t0 0
   4 rcnext: li      a0 0           # Цикл по B, G, R
   5         li      a1 0x10
   6         li      a7 42
   7         ecall
   8         slli    a0 a0 4        # каждый цвет поярче
   9         la      t2 Color
  10         add     t2 t2 t0
  11         sb      a0 (t2)
  12         addi    t0 t0 1
  13         li      t2 3
  14         blt     t0 t2 rcnext
  15         ret
  16 .data
  17 nx:     .half   0
  18 ny:     .half   0
  19
  20 .text
  21 .globl  main
  22 main:
  23         hrandom WIDTH X
  24         hrandom HEIGHT Y
  25
  26 forever:
  27         jal     randomcolor
  28
  29         hrandom WIDTH nx
  30         hrandom HEIGHT ny
  31
  32         mv      a1 a0
  33         lh      a0 nx
  34         jal     lineto
  35         b       forever

Программа начинается с метки main, так что при сборке надо включить «Initialize Program Counter to global 'main' if defined» в настройке RARS.

В силу природы MMIO прямая запись в видеопамять — операция долгая и ресурсоёмкая. Это видно, например, из того, с какой скоростью RARS может записывать слова в оперативную память, и с какой — последовательно заполнять точки графического дисплея. В то же время именно графические устройства требуют очень быстрой работы с очень большими объёмами данных

• Устройство снабжается собственной памятью и DMA-интерфейсом, и вместо MMIO большие объёмы данных пересылаются по DMA
• Устройство снабжается мощным процессором (GPU), весь обсчёт идёт на GPU, а на долю процессора остаётся только обработка пересылки данных по DMA, когда памяти графического устройства не хватает

Д/З

Задачи типа «рисуем» предназначены для использования с RARS Bitmap Display. На EJude после окончания работы программы RARS будет сам выводить дамп видеопамяти и этот дамп и будет сравниваться с эталонным. В некоторых случаях сравнение может быть нечётким (для компенсации погрешностей вычисления). Для скорости вычислений все домашние задания выполняются со следующими настройками Bitmap Display (2×2; 512×256):

Отличие от стандартных настроек: размер пикселя увеличен вчетверо (при этом размер видеопамяти уменьшается вчетверо). Того же самого эффекта можно добиться, поделив все настройки пополам: 1×1; 256×128. Адрес MMIO — 0x10010000 (секция данныx).

Для дампа видеопамяти я (и EJudge) использую ключи rars, для конвертации дампа в png написал скрипт на питоне HexText.py.

$ rars ae1 se2 sm me nc dump 0x10010000-0x10210000 HexText дамп.hex программа.asm < входные_данные.text
$ python3 HexText.py дамп.hex   # получается файл дамп.hex.png

1. EJudge: FullRainbow 'Рисуем флажок'

   Написать программу, которая раскрашивыает RARS Bitmap Display вертикальными полосками равной ширины (возможно, +1 пиксель) в заданные цвета. Цвета вводятся в виде десятичных чисел построчно, конец ввода — 0 (не считается цветом); всего чисел N ⩽ 100.

   • Параметры Bitmap Display: 2×2; 512×256

   • Формула для начала полоски № k: width = 256 * k / N (арифметика целочисленная)



   Input:

   1249394
   7864115
   5601041
   43775
   6706551
   0

   Output:

   См. картинку выше

2. EJudge: TheCircle 'Рисуем кружок'

   Написать программу, которая рисует на RARS Bitmap Display множество точек, расстояние от которых до данной с координатами X, Y не превышает заданного R, т. е. круг. Программа вводит пять неотрицательных целых чисел: X, Y, R, цвет точек в круге и цвет точек вне круга.

   • Не гарантируется, что круг целиком помещается в видеопамяти или вообще находится в ней

   • Параметры Bitmap Display: 2×2; 512×256



   Input:

   100
   60
   50
   15641122
   5575048

   Output:

   См. картинку выше

3. EJudge: DrawSquares 'Рисуем квадраты'

   Написать программу, которая рисует на RARS Bitmap Display серию квадратов, стороны которых параллельны линиям x=y и x=-y. Программа вводит неотрицательное число — цвет фона, которым она закрашивает экран. Далее вводится «полудиагональ» 0 < R ⩽ 50 квадрата. Если она нулевая — это конец ввода. Если R ненулевое, вводятся целые координаты X, Y, и цвет, после чего снова водится и проверяется «полудиагональ». Всего квадратов ⩽ 128.

   • Не гарантируется, что квадрат целиком помещается в видеопамяти или вообще находится в ней
   • Параметры Bitmap Display: 2×2; 512×256
   • «Полудиагональ» это расстояние от центра до вершины квадрата. Пример двух квадратов с «полудиагональю» 1 и 2 (если пиксели не квадратные, выглядят как ромбы):

     • ................

     • ..........#.....

     • ..#......###....

     • .###....#####...

     • ..#......###....

     • ..........#.....

     • ................

   • Картинка для первого теста:



   Input:

   3364164
   48
   178
   40
   15619583
   50
   120
   70
   11163135
   25
   37
   48
   11206485
   40
   200
   95
   16755285
   33
   65
   55
   1136127
   0

   Output:

   См. картинку

Кстати: Вот что можно сделать из RARS Bitmap!
