TCP/IP в Linux (2 лекции и задание)

Неожиданно прочтённые мной лекции по настройке L2 и L3 маршрутизации в Linux(две пары)

* Видео

• Образ (2 гигабайта, на диске займёт 5)

• Login: user, Password: user, пароль суперпользователя: root

Задание

1. Импортировать образ виртуальной машины для VirtualBox,

2. Создать нужное количество клонов
   • если на хост-системе недостаточно памяти, можно ограничить объём памяти одной виртуалки 512 Мб

   • для экономии места и времени делать связную копию

   • в клоне обязательно перегенерировать все mac-адреса

   • не забудьте один клон оставить чистым
3. Настроить топологию сети как предписано в варианте задания

   • Для каждого узла все настройки «с нуля» должны содержаться в одном шелл-сценарии (etcnet, etckeeper и прочая специфика отменяется)

   • «Холодный старт» вируталки должен выглядеть так:
     • запустить виртуалку
     • войти в суперпользователя
     • запустить сценарий

Отчёт по заданию

Отчёт — это

1. набор из 5 сценариев, по одному на узел.
   • Каждый сценарий — это текстовый файл на shell

   • Имя сценария в отчёте совпадает с именем узла в топологии, например S0.sh для узла S0, H2.sh для уздла H и т. п.

   • Формирование настроек DNS тоже надо включать в сценарий (например, в виде echo "что-то-там" > /etc/resolv.conf)

2. Картинка исходной топологии с добавлением IP-адресов интерфейсов (у которых они есть)

Сценарии и картинку присылать на почту (возможно, несколько), будет объявлено в группе.

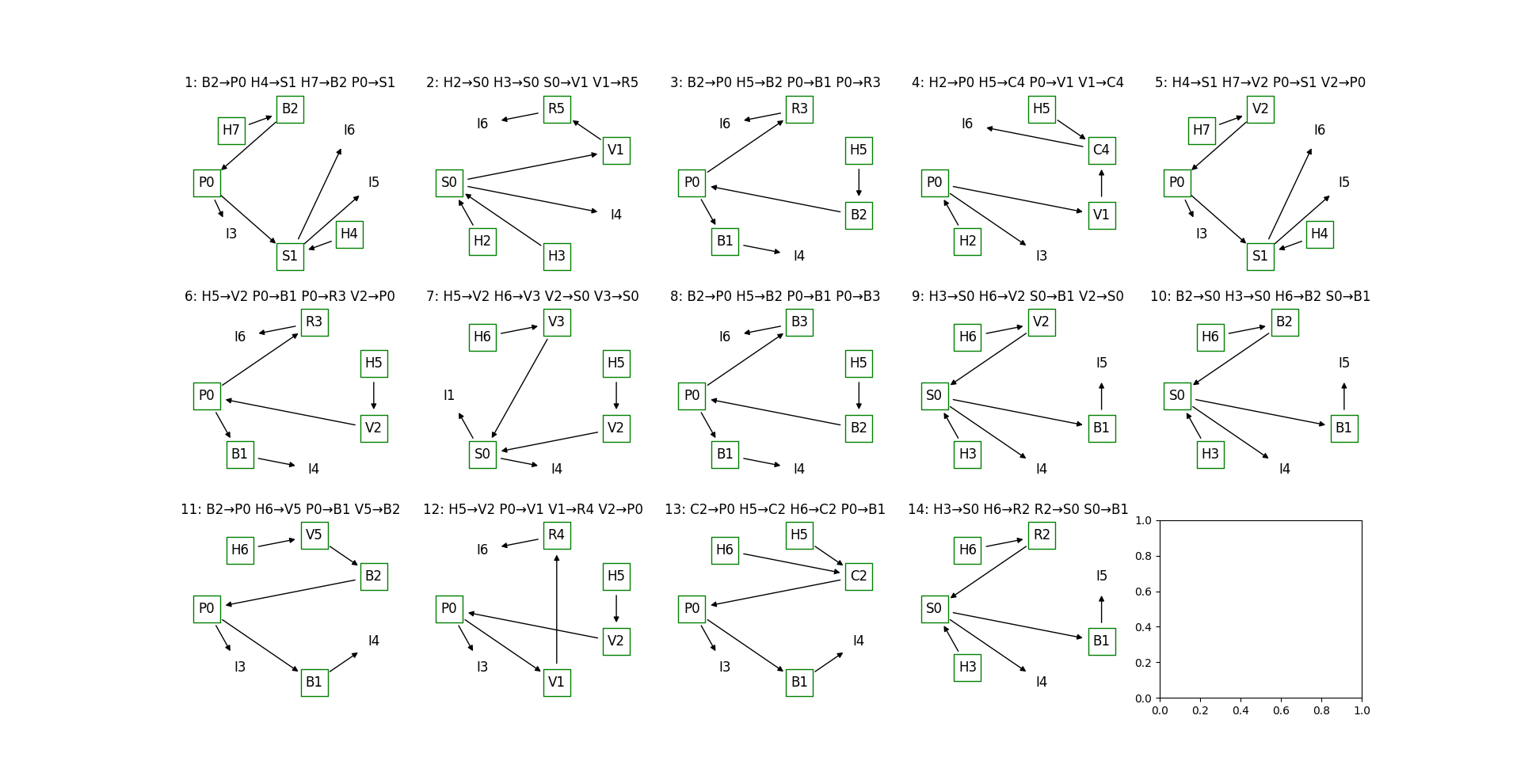

Варианты

Текстовая версия:

• 1: B2→P0 H4→S1 H7→B2 P0→S1
• 2: H2→S0 H3→S0 S0→V1 V1→R5
• 3: B2→P0 H5→B2 P0→B1 P0→R3
• 4: H2→P0 H5→C4 P0→V1 V1→C4
• 5: H4→S1 H7→V2 P0→S1 V2→P0
• 6: H5→V2 P0→B1 P0→R3 V2→P0
• 7: H5→V2 H6→V3 V2→S0 V3→S0
• 8: B2→P0 H5→B2 P0→B1 P0→B3
• 9: H3→S0 H6→V2 S0→B1 V2→S0
• 10: B2→S0 H3→S0 H6→B2 S0→B1
• 11: B2→P0 H6→V5 P0→B1 V5→B2
• 12: H5→V2 P0→V1 V1→R4 V2→P0
• 13: C2→P0 H5→C2 H6→C2 P0→B1
• 14: H3→S0 H6→R2 R2→S0 S0→B1

Если интересно — Генератор заданий (понадобится netrowkx и matplotlib)

Описание

H*

Обычный клиент, имеет один статически настроенный интерфейс

R*

Маршрутизатор, имеет два статически настроенных интерфейса, принадлежащих различным локальным сетям

C*

Маршрутизатор, имеет три статически настроенных интерфейса, принадлежащих различным локальным сетям

P*

Маршрутизатор, имеет три статически настроенных интерфейса, принадлежащих различным локальным сетям. Два из этих интерфейсов — «внешние», правила маршрутизации настроены так, что все соединения на 443 и 80 порт уходят через один интерфейс, а все остальные — на другой

S*

Маршрутизатор, имеет четыре статически настроенных интерфейса, принадлежащих различным локальным сетям. Два из этих интерфейсов — «внешние», два — «внутренние». Правила маршрутизации настроены так, что все пакеты из первой внутренней сети уходят в первую внешнюю, а все пакеты из второй внутренней — вор вторую внешнюю.

B*

Сетевой мост, объединяющий две физические сети в один сегмент.

V*

Сетевой мост, объединяющий VLAN-пакеты с определённым ID из двух физических сетей в один сегмент. ID выбирается произвольный.

I*

Подключение к внешней сети

Требования

• На интерфейсах, подключённых к внешней сети, должен быть настроен NAT. Если в задании к внешней сети подключён мост, то NAT настраивается на узле, подключённом к этому мосту.

• Для простоты отладки каждое подключение к I* должно оформляться как отдельная сеть типа NAT в терминах VirtualBox (иначе возможны проблемы с маршрутизацией)

• Со всех узлов, не являющихся мостами, должен работать, как минимум

  • ping ya.ru

  • echo -e "GET / HTTP/1.1\n" | netcat goo.gl 80 (много букв)

Полезные советы

• Все системные действия делайте от root, в которого входите командой su - (не просто su, и не надо никаких sudo). Все информационные действия делайте в соседнем окне из-под обычного пользователя.

• В задании вся настройка интерфейсов — статическая.
  • Если на узле есть интерфейс типа NAT, вам нужно знать:
    • Какая сеть лежит с той стороны

    • Каковы настройки DNS (в принципе, сойдёт и 8.8.8.8 или 1.1.1.1)

    • Адрес маршрутизатора по умолчанию

  • Для этого можно запустить dhcpcd имя_интерфейса и посмотреть

    • ip a

    • ip r

    • cat /etc/resolv/conf

    • (не забудьте только прибить dhcpcd)

• От волшебного переименования интерфейсов пришлось отказаться: в некоторых интересующих нас случаях оно происходит позже, чем применение соответствующих настроек, и всё ломается

  • Нынешняя схема именования — т. н. predictable network device names. Читать это не обязательно, просто в имя интерфейса зашивается номер шины и номер слота в шине, например, enp0s3: вместо eth0:

• При клонировании не забываем
  • делать связную копию (а не полную, чтобы не забить диск)
  • включать крыжик «перегенерировать все MAC-адреса»

• При добавлении нового сетевого интерфейса в настройках VirtualBox не забываем включить разрешение promiscuous mode

• На что смотреть при настройке:
  • включена ли net.ipv4.ip_forward в ядре (для маршрутизаторов), есть на этом вики
  • настроен ли iptables (для NAT), есть на этом вики

  • настроены ли DNS (/etc/resolv.conf) и маршрутизация

  • был ли поднят интерфейс прежде, чем что-то с ним делать
  • работает ли сценарий после перезагрузки

Документация

• По утилите ip в конце страницы, там 95% нам не нужно)

  • текст попроще

  • про ip rule
